电缆测试器 6681

飞行手持式

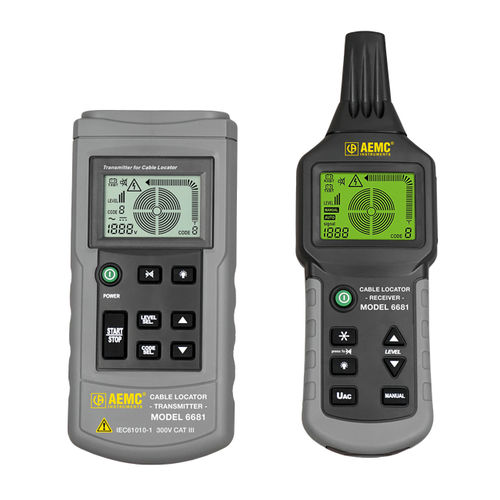

AEMC 6681 型电缆定位仪可在第三类（或更低）设施的改装或维护工作中检测埋地（地面或墙壁中）的电信电缆、电力和其他电缆以及金属管道，其相对于地面的电压为 300V（或更低）。该系统可定位开路、短路、跟踪电缆并定位保险丝或断路器。该仪器是一种便携式系统，包括发射器、接收器和附件。发射器和接收器均配有大型背光 LCD 和大型按键。 发射器向需要定位的电路施加调制交流电，从而产生一个成比例的交变电场。发射器也是一个交直流电压表；在显示测量电压的同时，会有一个警告电压存在的符号。此外，发射器还具有自检功能，可显示发射器和接收器之间的良好传输。发射器和接收器都带有手电筒功能，可以帮助操作员在黑暗无光的地方工作。 接收器配有一个灵敏的传感器，可产生与检测到的电场成比例的显示。经过解码、处理和整形后，该信号的变化可使用户确定地下电缆和管道的位置，并检测其中的任何故障。接收器还包括一个蜂鸣器，可根据检测到的信号强度改变音调。
