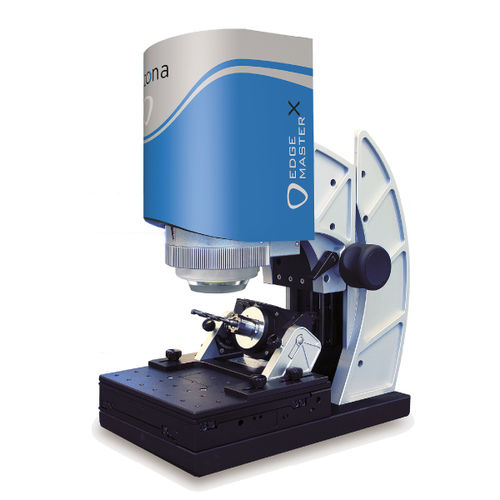

光学三维测量机 EdgeMasterX

用于航空工程3D

EdgeMasterX 源于 Alicona 产品线，用于实现高分辨率，光学，全自动刀具测量。该设备是一台全自动切削刃口测量系统，可以用于所有钻头，铣刀等轴类刀具生产质量控制分析。EdgeMasterX 可以进行全自动多刃口测量。我们的用户通过安装一个全自动旋转单元，就可以单次实现多个刀具刃口甚至包括倒角刃口的测量。通过信号灯系统，可以鉴别成品测量结果与CAD设计图或者参考几何参数的偏差。通过单击键，就可以开动多个测量，而无需用户后期持续操作. 高测量密度 高达5亿个测量点确保超精密测量,同时也可以保证即使在长工作距离下，也能保持公差在微米甚至亚微米范围内。Focus-Variation光学技术的高测量点密度使操作员能够在大范围测量过程中获得始终如一的高横向和纵向分辨率。 测量倾斜斜面 来自不同方向的光源通过处理可以提高测量效果，从而获得最佳倾斜斜面的数据，也不会受到物镜数值孔径的影响。根据不同的表面特性甚至可以测量达到87度的斜面。 Real3D真实三维测量软件实现全貌测量 通过使用Real3D真实三维测量软件，可以从各个方向测量样品表面。通过将各个单独测量全自动拟合分析可以获得一个三维全貌数据。使用高精度的三维旋转台和倾斜轴可以实现对样品的全自动，可重复，可追溯的测量。
