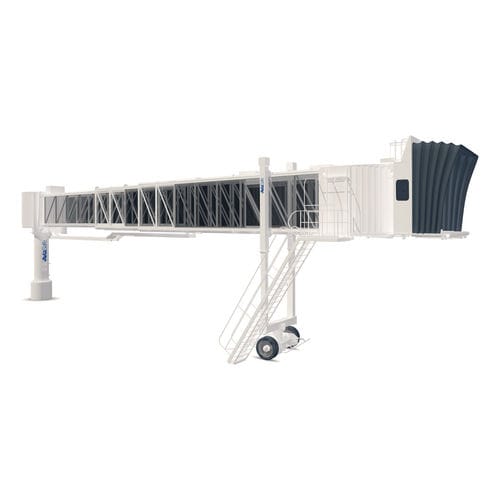

乘客登机桥 AviaBridge 3T

玻璃墙

申请 停机坪停靠和登船 符合 国际民用航空组织（ICAO），特别是附件 14 美国联邦航空管理局 (FAA) AC 编号 150/5220-21C 美国试验材料学会 (ASTM) 国际电工委员会 (IEC) 美国国家电气制造商协会 (NEMA) 美国国家防火协会 (NFPA417) 美国焊接协会 (AWS) 钢结构涂装委员会 (SSPC) 汽车工程师学会 (SAE) 完全展开 - 完全缩回 - 行程 - 最大 OP 限值 - 最小 OP 限值 20.0m - 11.5m - 8.5m - 18.4m - 12.4m 23.5 米 - 13.0 米 - 10.5 米 - 21.9 米 - 13.9 米 27.0 米 - 14.5 米 - 12.5 米 - 25.4 米 - 15.4 米 30.5 米 - 16.0 米 - 14.5 米 - 28.9 米 - 16.9 米 34.0 米 - 17.5 米 - 16.5 米 - 32.4 米 - 18.4 米 37.5 米 - 19.0 米 - 18.5 米 - 35.9 米 - 19.9 米 41.0 米 - 20.5 米 - 20.5 米 - 39.4 米 - 21.4 米 44.5 米 - 22.5 米 - 22.5 米 - 42.9 米 - 22.9 米 设计参数 尺寸特征：（最小尺寸） 隧道 (最小 "A "型隧道） - - 轮廊接口 地面 - 宽度 - 1.5 米 - - 宽度 - 1.5 米 内部 - 高度 - 2.1 米 - - 高度 - 2.2 米 内部驾驶室 - 宽度 - 3.5 米 运行特性 转台旋转 - - 175°（87.5°Cw/87.5°CCw 中心线） 驾驶室旋转 - 122.5°（90°CCW/32.5CW） 驾驶室旋转速度 - 3°/sec. 垂直行进/提升速度 - 自动 - 0.9 米/分钟 手动 - 1.5 米/分钟 水平移动速度 - - 0~0.4 米/秒 - - - - 环境特性 在 -20°C 至 50°C 温度范围内进行架桥作业 - - - - - 电源要求 380 伏交流，3 相，50 赫兹
