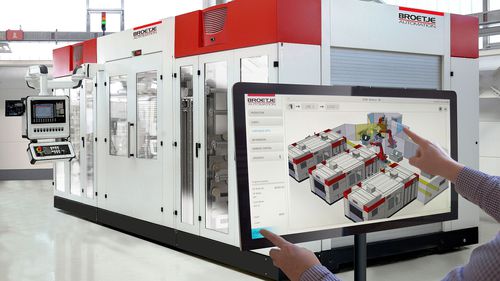

4轴加工中心 STAXX COMPACT

卧式用于航空工程

STAXX COMPACT 是一款坚固耐用的独立式 16 通道fiber placement 机床，专为大批量工业生产而设计。该系统非常适合大批量生产小型复合材料零件。它在实现高工件质量的同时，最大限度地减少了材料浪费。 它配备了 Broetje-Automation 的 HMI（人机界面）SCORE 、自动工件装卸系统和智能质量控制，从而减少了工作量，降低了劳动力成本，缩短了生产周期。 该设备可集成到连接多个工位的流水线概念中，以进一步自动化和加快生产过程。 技术数据 材料柔韧性：16 纤维束预浸料、预浸料和干纤维 1/4'' (6.25mm) 或 1/2'' (12.7mm) 进料速度 60 米/分钟 快速切割 45 米/分钟 最大部件长度：66.92''（1700 毫米） 托盘尺寸：1525 毫米 x 900 毫米 4 轴铺层（x、y、z、c）Z 行程： 500 毫米 电气安装：30 千瓦 气动安装：6bar 空调围墙，包括罶和材料仓库 利用零点夹紧系统进行双面平行装载/卸载 托盘handling 系统 超紧凑型机器设计：6500 毫米 x 3000 毫米 x 3000 毫米 西门子 840D-SL 控制装置 特殊功能 二维单向碳纤维网状结构的直接铺层 全封闭空调系统，实现最大灵活性 纤维方向无限制 自动装卸组件 封闭式空调舱，具有高安全性和高可扩展性 轻松装载材料 操作员友好型人机界面 尺寸小巧，便于搬迁
