自动装配机 ECO POSITIONER

用于航空工程

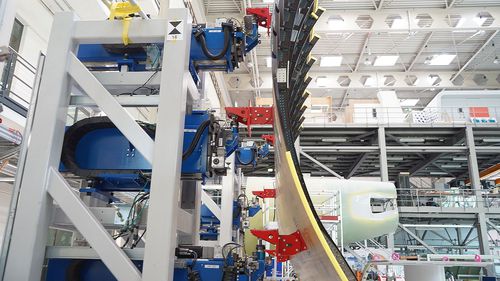

飞机结构的组装要求以最高精度连接大型和重型部件。此外，有些部件的公差要求非常严格，在连接时必须尽量减小对产品的感应力。 Broetje-Automation 的 EcoPositioner 采用模块化和可配置的定位技术理念，确保飞机结构装配的最高灵活性和产品质量。 为了将最高质量与易于使用的系统结合起来，Broetje-Automation 开发了一种完全集成的模块化控制系统。该系统将测量系统与中央数据处理和 NC 驱动控制集成在一起。所有操作均由一个中央控制面板控制，该面板具有最先进的图形化人机界面。 该定位系统可用于各种类型的结构装配应用，例如机身部分的装配或机翼和尾翼与机身的连接。基于两个产品系列（水平和垂直 EcoPositioner 系列）和 Broetje-Automation 的模块化战略，可实现 100 000 多种定位器配置。 可以为每种特定的工艺任务提供解决方案。 技术数据 横向 每个轴的定位精度：+/- 0.1 毫米（单个定位器） 每轴重复精度 +/- 0.025 毫米（单个定位器） 水平长轴行程 最大 1200 毫米 垂直行程： 最小 +/-50 毫米，可定制 行程，水平，短轴： 最小 +/-50 毫米，可定制 速度范围 0.2 mm/s - 20 mm/s 垂直有效载荷 最大 30 千牛 水平工艺载荷： 最高 2 千牛 垂直 定位精度 +/- 0,1 毫米 重复性 +/- 0,025 毫米 垂直行程：最大 1000 毫米 飞行方向行程： +/-50毫米 行程，垂直于飞行方向： +/-50毫米 速度范围 0.2 mm/s - 10 mms 有效载荷（垂直）：最大 80 千牛 工艺载荷（水平） 最高 4 千牛
