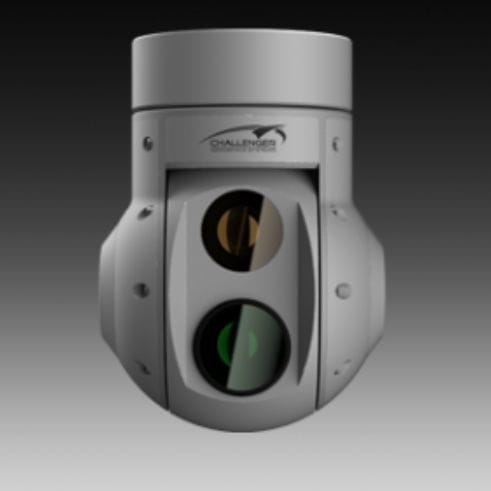

双轴稳定器 EXSS-170

无人机缩放功能带有摄像头

万向节系统 2轴万向节，高带宽直接扭矩驱动 日光摄像机 * PANASONIC GP-MH330 日光摄像机视野水平-65.1°至2.3°垂直-38.4°至1.4°。 最小照度0.4 lx（彩色），0.03 lx（黑白）。 红外线成像器核心 * TC 640，带快门的非制冷模块 红外线成像器镜头 50毫米termalized镜头 红外线成像器视场18° x 14°。 摇摆/倾斜范围 无限 - 两个轴上的滑环 最大回转率高达300°/秒 反馈位置分辨率 * 0.072°或1.25 mRad 失稳 小于50 uRad (1σ) 控制接口 1个RS232，1个辅助RS232，最多3个3.3V电平的GPIO，用于外部设备控制，如视频切换、万向节部署机械控制等。 视频输出 日光摄像机 - 1x分量Y Pb Pr，最高1080i或ITU472-3（PAL）红外成像器 - 1x ITU472-3（PAL）。 两个信号（日光和红外）在外部连接器上同时可用（即云台内部没有视频切换） 重量3.5公斤 工作电压 24-30 V 功率 小于20W 控制接口 RS232，115200 bps，8N1，专有二进制协议 外部连接器 * PC10TB，或定制 描述 EXSS-170是一个陀螺仪稳定的万向节系统，包含30倍光学变焦的全高清日光摄像机和640*480分辨率的红外成像仪。2轴陀螺稳定云台是专门为不同类型的无人驾驶飞行器开发的，包括固定翼或旋转翼。万向节操作所需的所有控制电子装置都装在单元外壳内。平台由高带宽、专用的无芯直接扭矩电机控制，无齿轮驱动。
