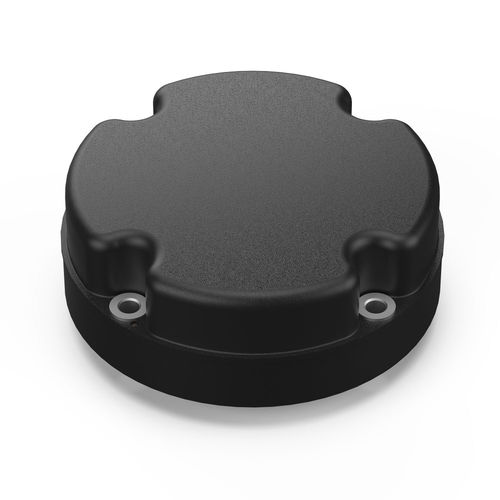

飞机天线 20-7009

GPS

20-7009 四元件 CRPA 天线是一种微型四元件全球定位系统 (GPS) 受控接收模式阵列 (CRPA) 天线，主要设计用于机载旋转翼和地面操作。20-7009 由四个重量轻、温度稳定的辐射元件组成，可在 GPS L1 和 L2 波段中以半球形覆盖。阵列有多种选择，包括无源和有源配置。有源配置包含四个由滤波器保护的低噪声放大器，用于抑制不需要的带外信号，限幅器则用于保护高功率信号。有源 CRPA 可与兼容的 Chelton 数字天线控制单元 (DACU) 配合使用，后者具有抗干扰电子功能。 干扰抑制 抗干扰 导航精度 M 代码 体积小 质量小 最低频率 1215.6 最高频率 1587.42 阻抗 50 回波损耗驻波比 < 1.8:1 增益 25.23°C 时，L1 和 L2 波段中心分别为 25 dB ± 1.75 dB 和 28 dB ± 1.5 dB。 极化 RHCP 全尺寸 长 x 宽 x 高 毫米 114.3 x 114.3 x 43.5 底板以上高度 毫米 43.5 质量 千克 0.5 连接器类型 SMA 母连接器
