数据分析软件 Digimat-FE

模拟模型制作用于航空工程

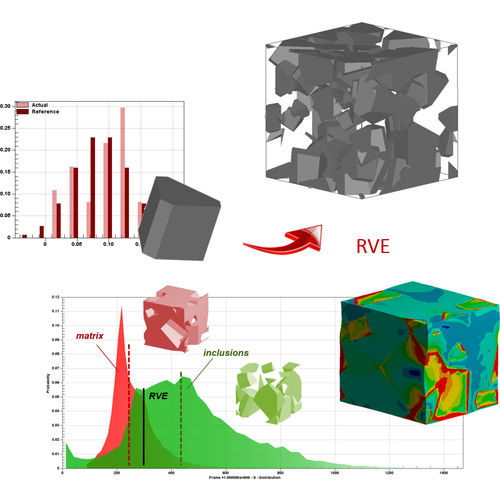

Digimat-FE是Digimat软件的一个工具，使用有限元均质化方法计算复合材料的性能。 Digimat-FE为大量的材料微观结构生成真实的（随机的）代表体积元素（RVEs），也可以依靠外部的几何微观结构描述，如微型CT扫描或分子动力学结果。 根据材料输入和微观结构定义，建立并运行一个有限元模型。可以使用各种求解器来进行模拟，包括嵌入式有限元求解器、快速傅里叶变换求解器和外部求解器。FE分析的结果在概率分布函数的意义上进行后处理，对RVE有详细的了解。平均均质值被计算出来，并可用于随后的结构部件层面的FE分析。 Digimat有限元技术是一种用于复合材料模拟的端到端工具。 一个完整的端到端解决方案已经在Digimat®中实现。它可以从材料数据开始，执行获得完整的FE分析所需的所有不同步骤。例如，对于编织的复合材料，这些步骤是。 从数据表中提取材料数据 纱线的平均场均质化 生成单元格的几何形状 生成RVE 体素化 FE模型的定义和周期性边界条件的应用 解决FE分析的问题 对FE分析的输出进行后处理
