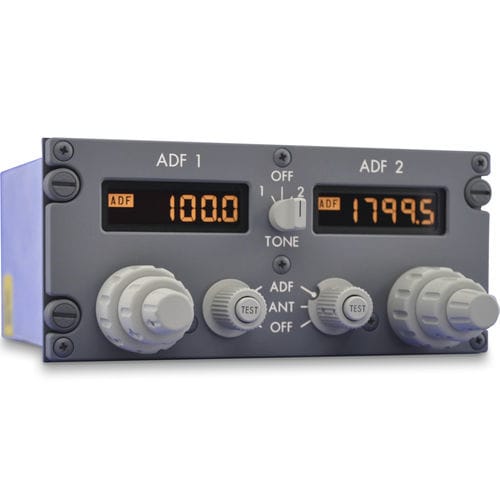

数字自动方位测定器 G7403-03

飞机双向

Gables G7403-03双ADF经波音公司认证，可安装在B737-NG上，并可作为B737-MAX的选件。G7403-01可在B767飞机上提供。 描述 两套独立的、电气隔离的电子设备 旋钮式选择器代替了拨动开关的TONE功能 同心的TEST按钮提供了一个干净的前面板界面 通过在线编程进行软件升级 选择器和显示器上有ANT/ADF提示 防液体溢出的设计 内置测试（BIT）功能 前面板设置的非易失性存储 模块化结构有助于经济的维护 其他信息 尺寸 - 2.610（高）x 5.735（宽）x 5.0（深）英寸，不包括后部连接器 重量 - 3.5磅（最大）。 频率范围 - ADF的频率范围是100.0至1799.5千赫，使用0.5千赫的间隔，可选的扩展范围是2100.0至2199.5千赫，使用0.5千赫的间隔。 电源 - 电源 - 115VAC@400Hz。最大6瓦，面板和LCD照明0-5VAC可变 连接器- J1配接：M83723-75R16246，或同等的24针连接器，J2配接：M83723-75R16249，或同等的24针连接器 颜色 - 波音棕色，波音灰色 遵从性 - ARINC 429，ARINC 712，ARINC 720，RTCA/DO-160C（环境），RTCA/DO-178B（软件），RTCA/DO-179（ADF）。 认证 - 飞机 - B737-NG, B767 认证--监管 --- TSO-C41d 计算的MTBF（操作小时） - 15,000
