闭合回路风洞 NWB

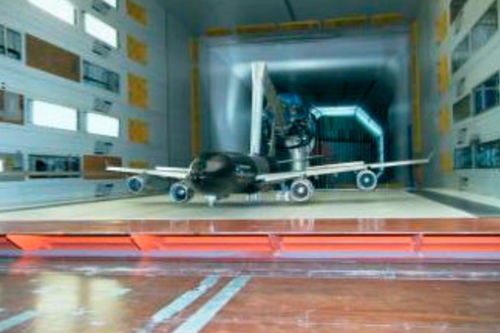

飞行模型架

布伦瑞克国家风洞（NWB）是一个大气型闭路低速风洞，位于德国航空航天中心（DLR）内。 从 2009 年到 2010 年，NWB 经过了大规模翻新，成为一座声学性能极佳的空气声学风洞，同时还保留了其著名的高空气动力学特性。 风洞类型 用于低速领域的工业风洞，采用最先进的技术，可进行空气声学和动态测试。 主要特点 测试部分 封闭或开槽（0% 至 12%）壁测试区： 3.25 米 x 2.8 米 x 8.0 米 开放式喷射区 3.25 m x 2.8 m x 6 m 全模型（后部以及腹背安装）、半模型和 2D 机翼模型 动态支持：用于锥形和旋转运动的旋转运动支架，以及独特的六自由度平行运动模型定位机制（MPM），用于正弦振荡和机动模拟 用于汽车测试的带勺子的固定地平面 消声室 尺寸为 14 米 x 16 米 x 8 米（长 x 宽 x 高） 99% 的声学阻尼，频率范围为 100 Hz 至 40 kHz，符合 ISO 3745 附录 A 的要求 辅助系统 压缩空气供应：活塞式压缩机 MBH、螺杆式压缩机 GHH.可采用单机、并联或串联模式运行；螺杆式压缩机也可采用压力和吸气模式 德马格真空泵 典型测试 空气声学调查 飞机、汽车和卡车的数据库创建和配置研究 发动机集成 动态测试 进气测试
