闭合回路风洞 HST

飞行模型架

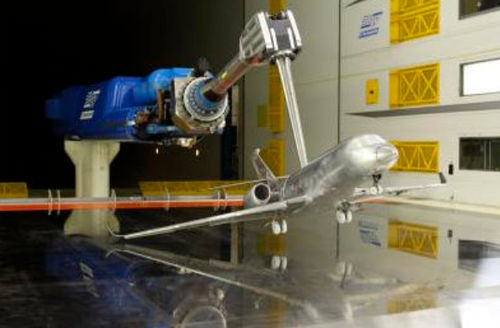

位于阿姆斯特丹的跨音速风洞（HST）是一个用于亚音速、跨音速和低超音速领域的工业风洞。 风洞类型 闭路、可变密度、连续式风洞，顶部和底部试验段墙壁开有槽口（12% 为开放式） 主要特点 试验段 2.宽 0 米，高 1.6 米或 1.8 米 用于超音速运行的拉瓦尔喷嘴 操作范围 Re0.1 √(S) < 9 x 106 遥控跨音速刺支撑系统与 直支撑臂 双辊支撑臂 铰接式支撑臂 遥控亚音速刺支撑系统 侧壁支撑 二维支撑 辅助系统 压缩空气供应能力为 8 公斤/秒，持续压力为 40 巴 遥控 y-z 横移系统 入口测试台 永久安装的粒子图像测速仪（PIV）播种架 典型测试 配置研究、数据库创建（民用和...运输机、战斗机、航天器） 通过涡轮或螺旋桨的涡扇推进模拟器 (TPS) 进行发动机集成研究 使用压缩空气进行排气模拟 内部和外部进气调查
