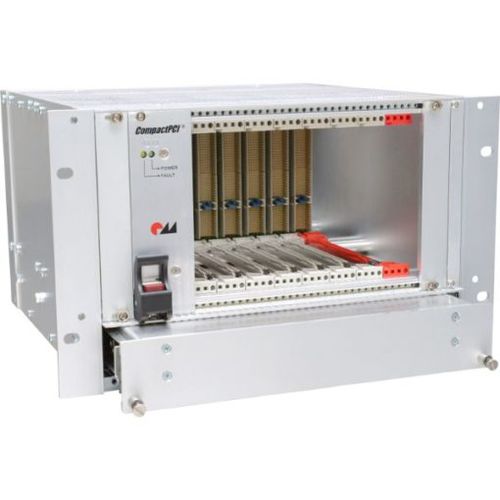

航空工程背板机箱 CompactPCI

台式3 个插槽4 个插槽

CompactPCI 是用于工业计算的计算机总线技术标准，采用欧洲卡式连接器，结合 PCI 信号和协议。连接器引脚分配由 PICMG 标准化，允许在一个 PCI 段中使用 8 块电路板，并通过使用有源桥接器允许使用多个总线段。 与最初的欧洲卡解决方案（如 VME）不同，CompactPCI 卡使用针距为 0.1 英寸（2.54 毫米）的连接器，采用公制连接器，针距为 2 毫米，设计符合 IEC 1076 标准。3U 板有一个 110 针连接器 (J1)，用于传输 32 位 PCI 总线信号，还有一个可选的 110 针连接器 (J2)，用于传输用户定义的 I/O（可在后部访问）或 64 位 PCI 总线的高 32 位。6U 卡有一个相同的 J1、一个始终用于 64 位 PCI 的 J2，以及 J3、J4 和 J5 连接器，可用于用户定义的 I/O 或指定信号（如电话和/或以太网信号）等多种用途。CompactPCI 支持热插拔功能。某些引脚稍长，以便在插入和拔出设备时提供适当的接地。 哈特曼 CompactPCI 系统平台为高性能处理器提供了智能、实用的封装解决方案。有 19" 机架式和台式两种型号，可垂直或水平安装电路板。 所有系统的设计都增强了电磁兼容性，符合 IEEE 1101.1、1101.10/11 和 IEC 60297-3-101、-102 和 -103。
