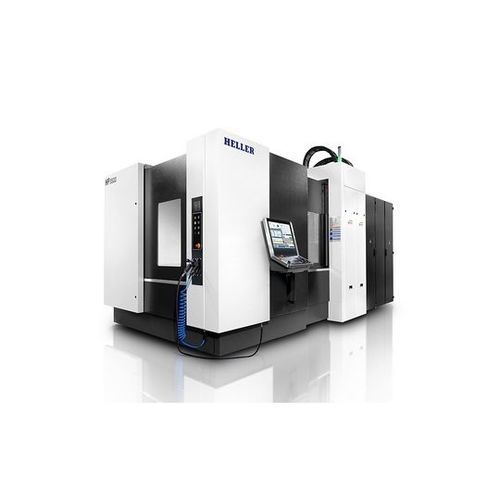

5轴加工中心 HF series

卧式通用用于航空工程

系列的 5 轴加工中心为现代化生产流程的高要求提供了最佳装备。借助 5 面加工和 5 轴联动加工，您只需一台机床即可解决许多任务。生产力高，灵活性强，易于使用和维护，可选择托盘交换或单工作台直接上下料 系列第二代通过众多优化令人信服，包括性能更高的新工作单元和 HELLER 零主轴系统的优势，可降低生命周期成本。此外，可选择Z轴双丝杠，实现更大的通用性。结合成熟的 HELLER 基因、精确性和可靠性，我们保证对您的工件进行更高效、更精确和更灵活的加工。 设备要点 HF 系列 5 轴加工中心概览 卧式 5 轴加工中心，配备托盘交换装置或单工作台直接上下料 通用加工中心工件翻转实现第5轴 带支撑轴承的旋转数控转台和带高动态扭矩驱动的 AB 运动轴作为标配 铣削-车削: 铣削和车削的组合 (HF 5500 的选项) 3 个装备包: POWER、SPEED 和 PRO 由于快速数控换刀装置和装备包 SPEED 和 PRO 中的最高轴速度（可选），缩短了屑到屑时间 性能优化的五轴加工：联动（可选）和定位旋转轴 配备 HSK-A 63 或 HSK-A 100 的工作单元 Z轴龙门驱动（可选） 卧式主轴优化落屑 缩短辅助时间，可实现更高生产率 舒适的通达性，方便操作和维护 主操作面板采用总控台设计具有 24 英寸的多点触摸屏和 HELLER 操作界面 可通过工件或托盘自动化设备轻松实现自动化 配备托盘交换装置的机床是批量生产的理想之选 单工作台上下料的机床，是多品种小批量生产的理想解决方案 系列 5 轴加工中心将看似矛盾的两种特性完美融合——刚性和动态性能。其基础是坚固的机床。HF 独一无二的机械结构可确保高精度的快速加工循环：第五根轴位于工件中，直接驱动的 A/B 轴由双侧支撑轴承支撑。 T型床身和门式立柱 高刚性的铸铁床身结合轻量化的钢结构机床立柱 具有细长主轴颈的卧式主轴可完美进入工件 旋转数控转台与双侧轴承，最佳的力传递和紧凑的设计 具有两个滚珠丝杠和两个直接测量系统的 Z 轴龙门驱动（可选） 链式或架式刀库，可实现快速刀具预备和较高的存储容量 具有两个 NC 轴的换刀装置，可快速自动换刀
