涡电流测试器 RO 7000

航空电子飞行手持式

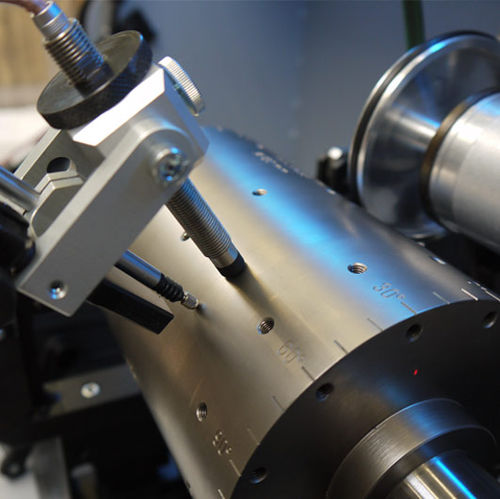

霍夫曼跳动测量仪RO 7000用于测量转子的径向和轴向跳动，以及其它回转类工件多轴面的跳动. 跳动测量时，转子会被放在车床、V形块或辊子上. 转子的旋转驱动可采取电动或手动方式. 跳动系统由一个联入电脑的测量控制器、一个传感器和测量软件Orbistar 2组成. Orbistar 2软件可以用来设置一个特定的测量任务、采集并显示测量数据、提供数据分析工具并生成报告. 该软件还可以补偿典型转子轴承的系统如V形块的测量误差. 此外，针对轴的移动则使用一个参考传感器. 通过接近传感器来测量跳动. 接近传感器带含连接磁性底座的标准接口的适配器. 角位信息则会被一个由转子表面驱动的编码器轮采集。 RO 7000含一个接触传感器和涡流传感器，可以同时测量电气跳动、机械跳动和全跳动. 电气跳动是全跳动与机械跳动之间的差值，也即，涡流传感器的系统测量误差. 这个测量值在主轴振动测量的轨迹检查时是非常有用的. 产品特性 测量轴向及径向跳动 测量机械跳动和电气跳动 可移动便携式设计，应用广泛 操控灵活简单 可兼容霍夫曼固定式跳动测试机UHR Orbistar 2测量软件 简单直观的Windows 软件 特别的或离线测量设置编程、数据分析和生成报告 Orbistar软件用户之间的简单的测量数据交换 CSV格式数据报告 典型轴承设置测量误差的补偿 转子轴横向和轴向运动误差补偿 测量数据X-Y或极坐标显示，或者，参考一个轴向转子坐标显示为带多个极坐标图的三维图形 测量数据分析，包括命令分析、偏心率等 报告模板可按用户要求修改 产品应用 转子轴径和径向跳动测量的情况 制造过程中 维护、维修和整体检修 可测量 机械跳动 全跳动 电气跳动 带精确的角位参考 参考ISO 20816-1, API 610, API 612, API 617 or API 687 标准来检查用于监测轴振动情况的测量平面的跳动
