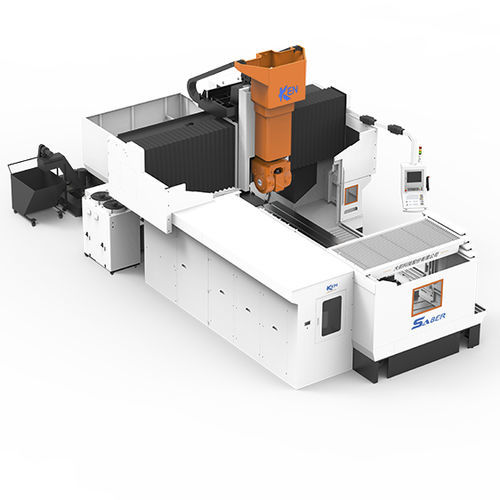

5轴加工中心 - Saber series - KEN ICHI MACHINE CO., LTD - 立式 / 用于航空工程 / CNC数控

5轴加工中心 - Saber series - KEN ICHI MACHINE CO., LTD - 立式 / 用于航空工程 / CNC数控 - 图像 - 2

添加到我的收藏夹

添加到产品对比表

产品规格型号

轴数量: 5轴
卧式／立式: 立式
应用: 用于航空工程
其他特性: CNC数控, 双柱式
X轴: 3,000 mm, 4,000 mm, 5,000 mm, 6,000 mm
(118.11 in, 157.48 in, 196.85 in, 236.22 in)
Y轴: 2,400 mm, 2,800 mm, 3,300 mm
(94.49 in, 110.24 in, 129.92 in)
Z轴: 800 mm, 1,000 mm
(31.5 in, 39.37 in)

产品介绍

先进的短立柱设计高扭力机械式传动二轴头 Z 轴采硬轨式设计配备双油压缸配重可达到最佳的加工刚性及精度 1. Z 轴采用硬轨式设计，并配备双油压缸在头部左右作对称式配重，可提供高轴向推力的加工稳定性及优异的切削动态特性。 2. Z 轴标配一支海德汉光栅尺，具绝佳回馈精度。 X/Y 轴重负荷滚柱直线导轨可满足高刚性及高精度加工 X轴 Saber 24xx/28xx 系列采用2 支重负荷滚柱直线导轨， Saber 33xx 系列采用3 支重负荷滚柱直线导轨，搭配重负荷滚柱直线导轨滑块，可保持X 轴最佳刚性。 Y轴 Saber 24xx/28xx/33xx 系列各别采用2 支重负荷滚柱直线导轨。高扭矩伺服马达经过减速驱动滚珠丝杆，提供高轴向推力及加工时的稳定性，可达到优异的切削动态特性。
