测试软件 PIV

图像分析计算用于航空工程

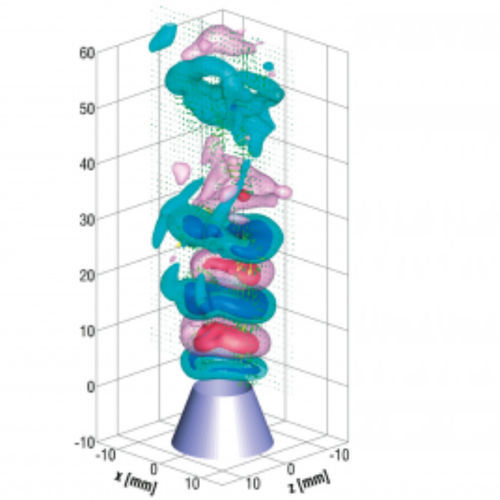

新的Pressure from PIV软件包满足了从PIV和Shake-the-Box（4D-PTV）数据中直接提取全3D和2D压力场的强烈需求。只需点击几下，Pressure from PIV与LaVision的DaVis 10软件一起从各种PIV和PTV速度数据中检索和显示平均压力场，这些数据可以导入DaVis或由DaVis直接计算。对于时间分辨率的数据，甚至可以评估瞬时压力。通常情况下，压力测量是以点为单位进行检索的，例如用压力抽头或皮托管。用压力传感器对风洞模型进行测量是非常耗时、复杂和昂贵的。在欧洲NIOPLEX项目中，几所大学和LaVision联手开发了一种非侵入性的、直接的方法来检索整个体积的压力。该项目最终确定了从PIV/PTV测量中计算压力的实用方法。 LaVision正在进行的内部开发使用了复杂的数学方法。今天，所有的LaVision压力求解器使用户摆脱了普通压力求解器对测试域形状的限制。此外，一个新的4D压力求解器是为瞬时压力场开发的，它产生稳定和可靠的压力结果。4D压力求解器的中心思想是利用时间信息来强制执行时间连续性。同时，用户定义边界条件的努力也被最小化。 4D压力求解器将4D时空块考虑在内。每个4D块由多个三维域和它们在时域的拉格朗日连接组成。
