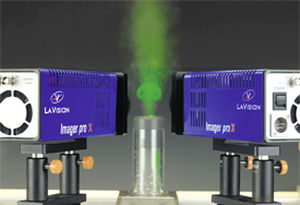

LaVision的FlowMaster PIV系统可用于2D和立体流场分析。FlowMaster 2D用一台相机测量一个平面内的两个速度分量（2D2C）。FlowMaster Stereo-PIV是FlowMaster 2D概念的直接延伸，可以用两台相机测量光板内的所有三个速度分量（2D3C）。 立体PIV是基于立体成像的原理：两台相机从不同的角度对被照亮的流动粒子进行成像，Scheimpflug镜头的安排使两个图像平面都处于聚焦状态。两台相机的投影组合允许重建测量区域内真实的2D3C-粒子位移。 对于立体PIV，LaVision已经开发了一种独特的专利相机校准方法。这种所谓的自我校准方法使用两台摄像机的原始粒子图像，甚至可以纠正校准板和激光光板之间的巨大错位。LaVision的自我校准方法是DaVis中立体PIV软件的一个标准功能。 与所有的测量技术一样，对于PIV来说，估计单个计算的速度矢量以及衍生数量的相关误差（不确定性）是很重要的。到目前为止，PIV数据的不确定性量化的最佳方法是基于相关统计方法，在我们的DaVis PIV软件包中应用。 这种额外的不确定性信息可用于优化PIV参数设置，并作为后处理过滤器的指南，在不丢失相关流动信息的情况下对PIV图像进行去噪。 在其他实验参数中，如播种密度。
