激光检测机 BOS

断层扫描3D表面

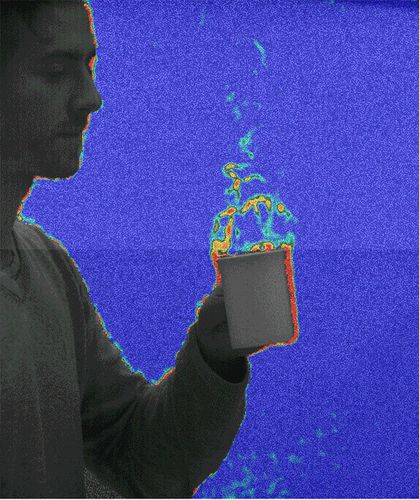

对于基于局部折射率变化的气体运动的可视化，背景定向施里安（BOS，也称为合成施里安）是激光成像方法的一个简单和具有成本效益的替代方法，因为它不需要任何复杂的照明设备，如激光成像所需的激光，而且它不需要在流动中播种。 BOS是一种视线成像技术，在局部测量密度梯度，作为视线上的一个综合值。在实践中，在测试前和测试过程中，只用高分辨率相机对流动背景中的一个随机点状图案进行成像。通过比较两张图片（或者更准确地说，将两个图案关联起来，类似于PIV中的图像关联），背景图案的局部位移可以用来提供关于路径整合的折射率变化的横向信息。 透明介质中的成像 没有激光和流动种子的简单流动可视化技术 应用于背景目标的先进图像关联技术 DaVis中的BOS软件模块用于定量的密度（温度）成像。 在二维和轴对称流中成像 LaVision的Tomo-BOS成像系统使用多个摄像机的BOS投影来定量测量三维的密度或温度场。这种三维成像技术需要对多相机系统进行精确的几何校准，并采用迭代断层重建算法。 用于三维流动成像 瞬时三维温度（密度）场 灵活的多机位设置 高速断层BOS成像，用于时间分辨的测量
