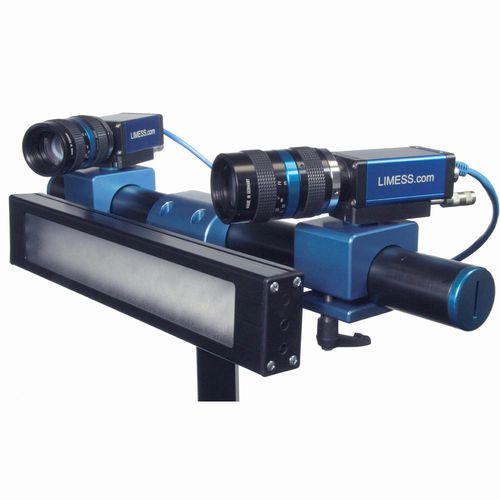

无损检验摄像机 Q400

增强视觉系统用于航空航天业

数字化图像关联 全场形变测量 灵活的应变传感器，应用范围广 视野范围从1x1mm²到10x10m² 使用方便，20秒内完成全自动校准 用于自动后处理的集成分析模块 可在ISO9513（精度等级）后认证 Q400 - 用于材料测试和部件测试的三维变形分析的测量系统 使用Q400系统，可以精确、快速和友好地进行二维或三维变形分析。该模块化系统的另一个特点是光学设置的高度灵活性，因此可以最佳地适应应用。直观的测量软件Istra4D除了提供空间测量值位移、变形、应变、坐标等，还提供每个测量值的相应测量精度。 测量原理。 一个或多个数码相机记录变形过程。物体表面有一个随机的（自然的或准备的）图案（"斑点图案"）。使用亚像素精确的数字图像关联算法对图像进行自动评估。这将局部表面图案分配给摄像机像素，并测量三维坐标、三维位移、三维变形和表面应变成分。
