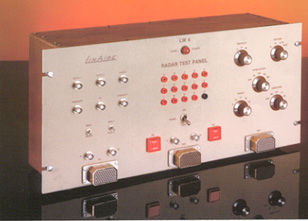

雷达系统测试器 LW-4

飞行数字

LW4雷达试验样板是特别是为新的数字雷达系统设计的单位，当仍然测试更旧的类型时。LinAire的更旧的雷达也试验样板的测试鞔具与这个新的盘区一起使用。 盘区操作17 VDC、28 VDC、115个VAC单位和组合。Termian小条输入为AC和直流输入提供。电压是受控制的开关，并且熔化与面板登上了汇编。 单位有十六个测试插座，按字母顺序辨认，为电压检查。六个BNC连接器允许与任何录影的方便范围连接，如果，触发器、数据、瞄准线，或者其他相似的信号。触发，并且，如果(或关于这些线的其他供选择数据)由花言巧语的断开是可打断在盘区。 五伏特，14伏特和28伏特显示指示灯可以通过选择适当的电压管理在IND。试验开关。 使用超过一个大小天线，蚂蚁大小开关为选择不同的天线大小提供那些雷达单位的。 电罗经模拟器有四个产品范围：50，100，150和200 mv。每满足任何天线的要求的程度。天线下来方向，左或者权利可以引起在10，15，20或者30度选择的角度。 坚固性机架和盘区连接器为雷达保证许多年的单位连接使用可靠的持续服务。 LW4是标准机架大小(19" W x 8.75"机架安装的H)或可以用于“单独站立”。
