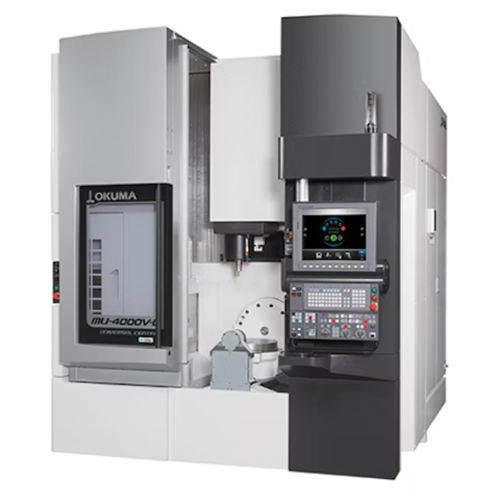

5轴加工中心 MU-4000V
立式用于航空航天业CNC数控

5轴加工中心
5轴加工中心
5轴加工中心
5轴加工中心
5轴加工中心
5轴加工中心
5轴加工中心
5轴加工中心
5轴加工中心
添加到我的收藏夹
添加到产品对比表


产品规格型号

轴数量
5轴
卧式/立式
立式
应用
用于航空航天业
其他特性
CNC数控
转速

15,000 rpm, 20,000 rpm, 25,000 rpm
(94,248 rad.min-1, 125,664 rad.min-1, 157,080 rad.min-1)

X轴

740 mm
(29.13 in)

Y轴

460 mm
(18.11 in)

Z轴

460 mm
(18.11 in)

产品介绍

耳轴工作台的B轴采用高刚性、适合高速驱动的滚子齿形凸轮、C轴采用低速旋转时也能产生大扭矩的直接驱动式电机,可进行高速、高精度加工。 高速动作 B轴: 50min-1 C轴:120min-1 (标准规格) 1,200min-1 (特殊规格)〈车削模式时〉 分度精度 (实测值) B轴分度精度/重复精度: ±1.78秒/±0.50秒 C轴分度精度/重复精度: ±2.26秒/±0.12秒 ※记载的数据为实测值,不是保证值 针对加工工件具备足够大的动作范围 确保最大工件直径为ø500mm、最大工件高度为400mm的宽大加工区域,即使在工作台各种角度倾斜的状态下,刀具均能到达工件的边缘,因此可实现广泛的5轴加工。 即使在耳轴工作台处于摆动状态下也可进行换刀,因此可实现循环时间的削减及加工精度的提高。 良好的接近性减轻操作人员的负担 通过采用耳轴工作台的轴向接近方式,实现了距工作台中心515mm的最佳距离。主轴接近性好,便可减轻加工准备作业时操作人员的负担,提高作业效率。 提高加工状态的可视性 通过采用可120度倾斜确认工件状态的BC轴工作台和正面防护门上的大窗,以及照亮加工室内、较少闪烁的LED照明灯,提高加工状态的可视性。

PDF产品目录
