控制软件 ARTEMiS

互操作性模拟用于航空工程

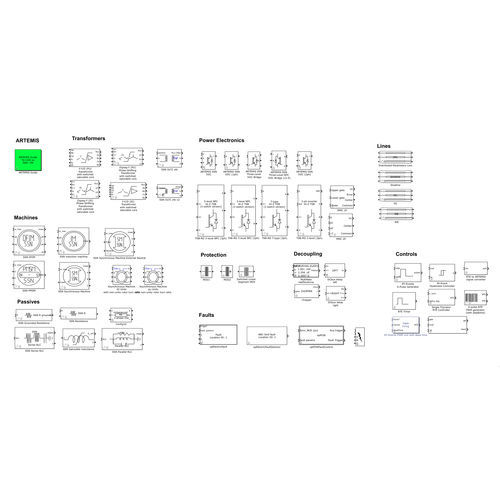

是一款基于CPU的电气解算器，为Simscape Electrical™ ( 原SimPower Systems™ ) 用户提供加速实时仿真电力系统和电力电子模型的功能。在实时仿真领域，可靠性、准确性和稳定的时间步长至关重要，ARTEMiS强劲的解算器和算法能够完美地实现这三大特性。 此外，ARTEMiS采用了先进的解耦方法，在实时仿真中消除了人为延迟，进而可以确保在低仿真步长下模型运行的准确性和稳定性。在仿真大型电网模型时，这一点尤为重要。使用ARTEMiS意味着能够实时获取真实可靠的仿真结果。 观看视频 了解更多 解算器和算法消除了人为延迟，并使用先进的解耦技术提高了速度和效率。 观看视频 ，了解ARTEMiS如何快速准确地提供实时仿真结果。 智能逆变器控制工具箱提供了基于IEEE 1547‐2018分布式能源资源互联互通标准 的控制和保护系统。它包括电流控制器、功率控制器、保护功能和可配置的电网支持功能，并支持IEC 61850和Modbus TCP等通信协议 。借助ARTEMiS，该MATLAB-Simulink工具箱可用于智能逆变器控制器的快速控制原型开发（RCP）、与智能逆变器连接的真实控制和保护硬件的硬件在环（HIL）测试，或智能逆变器应用的离线仿真。 解算器优势 快速高效实现硬件在环仿真需求 快速 在实时应用中采用固定时间步长集成算法，提升了Simscape Electrical的计算性能。 大型模型库 兼容Simulink编码器和嵌入式编码器。 准确性 在线性电路实时仿真方面，ARTEMiS可实现更高的精准度和更低的数值振荡。 参数 仿真类型 - 电磁暂态领域 标准CPU步长 - 网络解决方案: 10 – 100 μs 开关转换器分辨率 : 10 nanoseconds （带有I/O时间戳或RT-Events） 兼容建模环境 - Simulink, Simscape Electrical™ 最大测试实时网络规模 - 1相750个节点 最大测试非实时网络规模 - 3相1500个节点（5000个结点） 特点 - • 专用状态空间节点解算器 • API: Python, C, Java, LabVIEW • 多物理域仿真
