设计软件 eHS

模拟用于航空工程实时

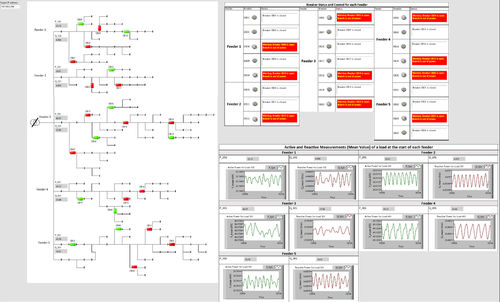

是一种基于FPGA的通用可重复编译电力电子解算器，是eFPGASIM 系统的核心。eHS用户界面友好，用户能够利用 SimScape Power System Simulink toolbox, PSIM, PLECS Blockset或 Multisim 等任意仿真工具创建实时模型。 轻松实现电力电子模型的实时仿真 新一代电路编辑器Schematic Editor作为eHS的一部分用于搭建电力电子模型，其用户界面简单直观，具备先进的图形编辑能力，并可与 OPAL-RT、NI的实时仿真平台实现集成。 通过拖放组件轻松实现电力电子模型的设计 流畅的GUI交互体验，快速实现模型的实时仿真 通过界面管理模拟和数字I/O接口的分配 精确可靠的电机实时仿真 集成在eHS内的FPGA电机模块库是设计和测试控制器、电力电子及电机驱动系统的理想平台。该模块库包含电力电子和电机模型，可实现电机驱动系统所有组件的仿真。 包含针对各种不同类型电机的精细的数学模型，例如： 永磁同步电机 （PMSM – IPM – BLDC- SPM） 感应电机（ DFIG – DFIM – 鼠笼式异步电机） 开关磁阻电机 该视频所展示的硬件在环演示中，使用了一个光伏并网逆变控制器和一个OP4510实时仿真器。该控制器由合肥工业大学的GREENLAB开发，可实现低压穿越，其中eHS在OP4510上运行，以不到250纳秒的步长就可实现整套光伏并网逆变器的实时仿真。该电路图的设计采用了OPAL-RT新一代电路编辑器Schematic Editor。 低延迟 从PMW输入到模拟信号输出，eHS都能提供极低的通讯延迟，这是确保快速HIL控制系统的精确度的重要因素。 高精度 能够达到每个核运行144个耦合开关的高精度实时仿真，且实时仿真中不会添加人为延迟。 速度最快 是业界速度最快的电力电子解算器，支持高达200 KHz的PWM开关频率，可支持车载充电器（OBC）仿真等复杂应用。
