控制软件 ePHASORSIM

测试设计模型制作

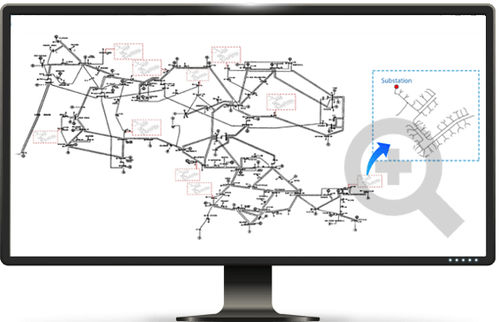

可再生能源的渗透、逐渐过载的输电网、网络安全的顾虑等因素极大增加了电网运营、监控和保护的复杂性。广域控制变得越复杂，就越需要对未来电网进行更精确的评估、研究、运营培训和验证。作为一种创新的系统，=为执行这些任务提供深度电力系统分析，同时极大节省了时间。 =是一种涉及电力系统动态仿真的项目工具，可被用于EMS/SCADA系统测试和集成、广域控保系统方案、培训以及电力系统研究中。ePHASORSIM的相量域解算器以几毫秒的时间步长运行，能够生成与电网中的相量测试单元（PMU）完全相同的的电压和电流信息。这一独特的机电实时仿真系统实现了对大规模电网的快速、实时仿真。 让电力实验室和研究中心能够专注于以下方面 30000节点级系统的实时暂态稳定性仿真 广域控制/保护/状态评估算法 能量管理系统（EMS）工具和算法，如自动发电量控制（AGC）和卸载（load shedding） PMU数据流和PDC应用 大量可再生能源并网系统的研究 本地控制器（如电压调节器）的设计和测试 高级测量和信息网络 配电网中负载分布的影响 连接 在OPAL-RT的旗舰产品RT-LAB仿真平台上运行。在RT-LAB环境下，ePHASORSIM可被连接作为大型Simulink模型的一部分，从而使得研究者处于一个完整的电网生态系统中，并能够使用OPAL-RT所有硬件模块、I/O以及通讯协议（如DNP3, OPC-UA, C37.118），或是将被测真实设备与实时仿真连接在一起。平台提供监控、数据处理和采集等所有特性帮助实现测试、分析和报告。 ePHASORSIM还可以与其他第三方软件连接，如ETAP， RTDMS，、openPDC和Kepware，来发送测量数据并接受控制或运行指令。 导入 移植一个有着上千节点的大电网仿真模型意味着大量工作，且研究价值无法得到保证。ePHASORSIM旨在加速实时仿真并充分利用研究时间，它可以导入包括PSSE, DIGSILENT和CYME等重要第三方离线仿真工具的仿真模型。 的模型库提供一系列正序以及三相不平衡电网模型。模型库还包括发电机及其控制器、负载、变压器、电流注入器装置和电压源等的模型，结合各种各样的情景和各自的元件实现对复杂操作和控制方案的实时仿真。除支持基本版块外，ePHASORSIM还可扩展为用户新定义的组件以及基于Modelica的Functional Mockup Interface (FMI) 和Simulink/SimScape Power System工具箱等功能。
