滚筒飞机轴承 NBE, NBK series

针式径向球面

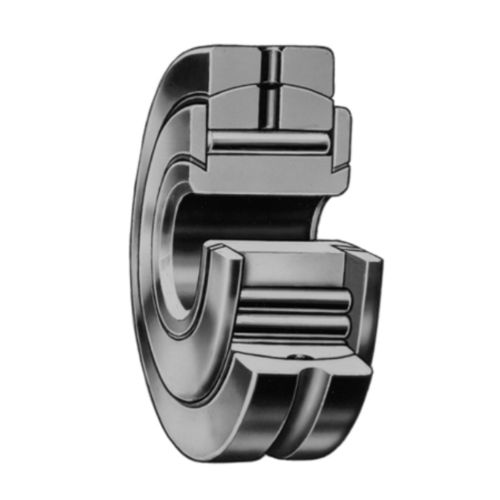

结构 这是一个不可分离的自动对准装置，由内环、针辊、带球形外径的外环、保持架和针辊组成。 内环、滚针、球面外径的外环、固定垫圈和球面内径的外壳环。 端垫圈固定在内环上。 固定在内环上。NBE 型有单排滚子，NBK 型有单排滚子。 NBE 型有一排滚子，NBK 型有两排滚子。 内环、外环和外壳环上都有润滑槽和孔。 在 NBK 型轴承中，内圈、外圈和座圈上都有润滑槽和润滑孔。NBE 轴承设计类似，只是省略了内圈上的沟槽和孔。 内圈上的槽和孔被省略。 自动调心轴承外圈和座圈是一个匹配的组件，必须保持在一起。 自动调心轴承外圈及其座圈是一个匹配的组件，必须保持在一起。 除内圈孔外，其他外表面 外表面（内圈孔除外）镀镉或锌镍。 镀层。 尺寸 所列尺寸为电镀后成品轴承的尺寸。 电镀后的成品尺寸。 轴承的制造符合 ISO 和美国...的 规格制造，安装时径向游隙小 径向游隙，以减少振动和反向间隙。 和反向间隙。 正确安装这些轴承所需的轴直径和轴承座孔径尺寸为 正确安装这些轴承所需的轴直径和轴承座孔径尺寸 请参见下页。
