质量软件 SurfitBlade™

分析测量设计

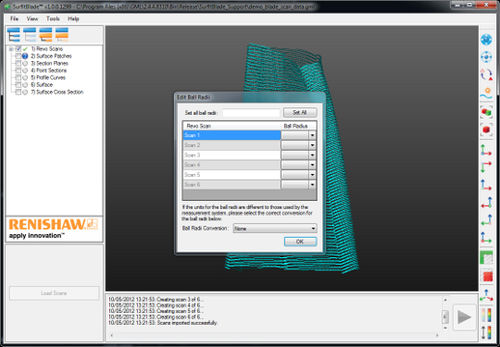

这是供工程师生成叶片表面形状的离线应用程序，以便用于流体动力学特性计算和有限元分析等下游工序。 作为APEXBlade的下游附加应用程序，通过MODUS运行由APEXBlade生成的DMIS程序，并获得一系列测尖中心测量数据之后，SurfitBlade将采集这些数据并生成表面。通过这种方式，SurfitBlade可提供真实叶片形状分析，并能够从根本上加深对测量能力的了解。 使设计工程师能够精确地对制造的叶片实施逆向工程，在整个设计和制造过程中，为他们提供革命性的全新反馈。SurfitBlade是APEXBlade的补充，通过MODUS运行由APEXBlade生成的DMIS程序，并获得一系列测尖中心滑行扫描数据之后，SurfitBlade将利用这些数据创建一个完全重新构造的表面。通过这种方式，SurfitBlade可提供真实叶片形状分析，并能够从根本上加深对测量能力的了解。 将引导您完成叶片重新构造过程的每个阶段： 从MODUS.out或几何模型库.GML文件中导入滑行扫描数据 设定滑行扫描的测球半径 删除不需要的扫描 生成表面片区 为每一个滑行扫描生成一个NURBS表面“片区” 查看误差曲线图，评估片区质量 调整生成标准，以优化片区 生成截面 通过表面片区定义截面 通过在叶片的每一端定义上部平面和下部平面来调整截面 生成偏置截面 按照测球半径从测尖中心进行偏置，在每个平面上生成“表面内”点截面 生成截面曲线 通过每个点截面细分NURBS曲线，并动态控制点密度，以采集轮廓的真实形状 查看误差曲线图，评估细分质量 调整生成标准，以优化曲线
