设计软件 FixtureBuilder

CAD编程用于航空工程

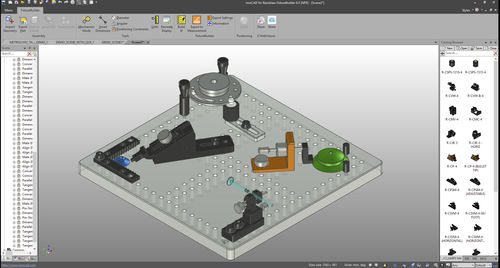

是一个3D建模软件包，可用于创建和记录夹具组合。 将待测零件的CAD模型导入FixtureBuilder软件中，从而可在该软件中根据零件设计夹具组合。随后可将整套夹具组合，连同待测零件，导出到检测编程软件中。FixtureBuilder支持大部分CAD格式，包括IGES、SAT和STEP。 特性与优点 源自雷尼绍在测量领域积累的丰富检测经验和大量最佳实践方法，具有多种优点 所有标准底板和装夹部件均按照部件类别和螺纹规格进行分组，通过带有标签的目录便可轻松访问。 只需将部件拖放到底板或另一部件上便可完成操作。SmartSnap®*技术可自动将夹具对准，同时显示相应安装孔的X、Y和Z坐标。 *功能允许FixtureBuilder软件用户在3D工作空间中独立移动零件。 通过简单易用的约束功能可将待测零件准确定位到夹具上。可用的约束模式包括：对准、配对、同心、相切等。 针对安装在多块底板上的零件设计检测夹具，连接到操作快速、简便、可重复性高的QuickLoad快速装卸导轨系统上。 能够导入和导出最常见的3D CAD文件（Parasolid、Step、ACIS、STL、IGES等）。
