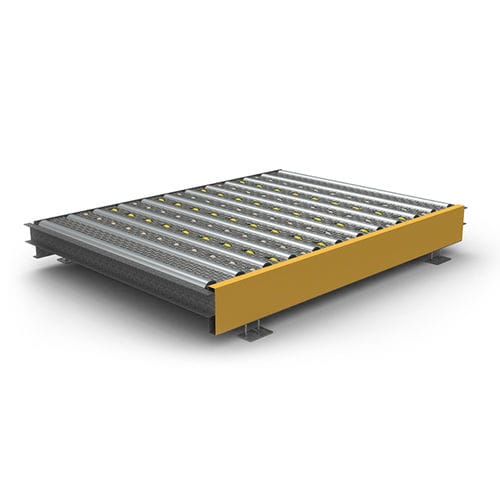

直角辊道台 System Level 508

货运飞机电机驱动

货物装卸系统，用于自动装卸 ULD 直角甲板的设计目的是通过交换两个传送带甲板的操作高度，将 ULD 从直角（横向）传送到主纵向运动。通过电机驱动的滚轮甲板垂直提升部分电机驱动的滚轮甲板来实现这一运动。这两层甲板的组合提供了互成直角的输送。 交换机构由电动机械操作。 直角甲板适用于最大底座尺寸为 10 英尺的 ULD，其尺寸为 长 x 宽：125 x 96 英寸（3,175 x 2,438 毫米），重量为 15,000 磅（6,800 公斤）。 升降组件 带凸轮盘的电机驱动升降系统设计用于交换滚筒和车轮甲板的工作高度。 它可将车轮从辊筒平面以下 ±15 毫米处提升到辊筒平面以上 ±15 毫米处，反之亦然。凸轮盘的定时将确保 ULD 在所有方向上的传送高度保持在 508 毫米。 直角甲板装有光电传感器，用于检测甲板上的 ULD 位置。 可选附加功能 - 称重系统 - 离合器 主要优点：经济、高效、省时、维护少
