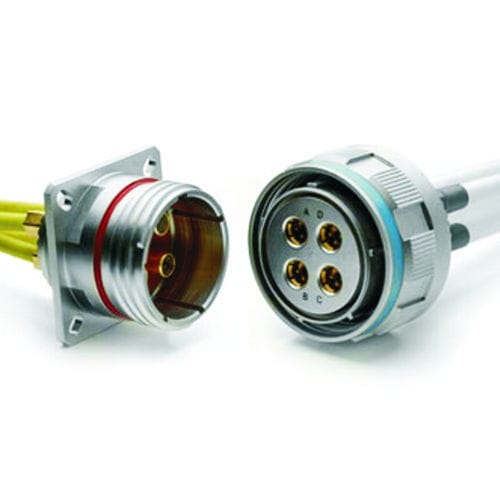

数据电连接器 MIL-DTL-38999

音频视频主板飞机

数据速率超过每秒2 Gbit 带宽：高达3千兆赫 可通过匹配阻抗差分对互连驱动，用于进行板对板高速数据传输 进行数字音频/视频信号的可靠、高速传输的理想之选 用。差分对四屏蔽同轴连接器可在高速匹配阻抗的按需数据应用领域中展现卓越性能。连接器对可整体维持信号到信号与信号到屏蔽层的阻抗特性。 Smiths Interconnect提供相逆种类的四屏蔽同轴触头，以便针对恶劣的环境应用进行更耐用的装配。在这个替代性配置中，是将更强劲、直径更大的内插座触头放在外露程度更大的四屏蔽同轴针脚触头绝缘子中。然后，将更脆弱的内针脚触头放在四屏蔽同轴插座触头绝缘子内，将由于各侧误操作而产生的校中损伤可能性降至最低。利用这个布置，Smiths Interconnect如今可提供最坚固耐用的高速四屏蔽同轴触头。 匹配阻抗是100欧姆+/-10欧姆 标准化底壳 设计用于简单装配四屏蔽同轴结构 全压接终端 建议使用的底壳： M85049/21（直通）• M85049/88（直通）• M85049/89（45度，含扩展器） Smiths Interconnect只建议使用以下底壳：避免极小弯曲半径或避免对电缆施加高压缩力，上述情况可能扰乱连接器电缆组件的高频性能 测试能力 列出Smiths Interconnect四屏蔽同轴和而屏蔽同轴互连件的特征，利用多种测试协议，对差分对100欧姆高速千兆以太网应用进行眼孔图样、抖动、歪斜，以及插入损耗测试。利用安捷伦E5071C 4端口网络分析仪，测量双屏蔽同轴连接器、电缆组件、和四电缆以太网与光纤通道互连系统之间的差分对TDR阻抗，确保在高速通信测试中获取最精确的信号。E5071C 4端口网络分析仪可进行高达20 Ghz、准确度极高的100欧姆差分测量，且可测量高达16 Gbps的眼图。
