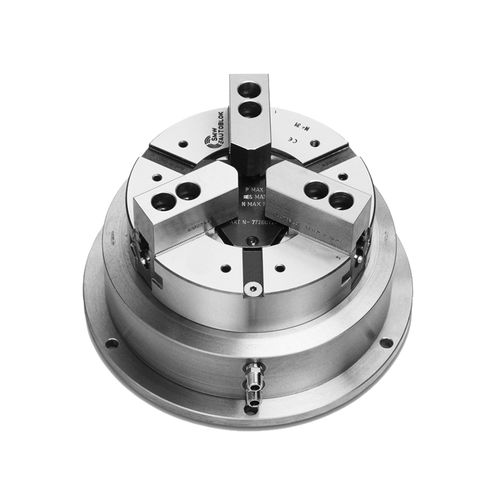

旋转式卡盘 PBI series

用于航空工程

英克赛尔 2或3个爪子 PBI-C 舌头和凹槽 3个JAWS 用于分度台的气动卡盘 内置气缸 2爪和3爪 英制锯齿或舌形槽 用于分度台的气动卡盘 英文 内置气缸 2爪和3爪 应用/客户利益 - 带有气动歧管的自定中心旋转卡盘，用于分度台，不设计用于车床的恒定旋转。 英制的主爪(1/16" x 90°) 榫槽式主卡爪 按要求提供公制标准的主卡爪（1.5 mm x 60°）。 技术特点 - 带内置气缸的2/3爪卡盘 - 供气用的歧管 - 壳体硬化，以确保最高的精度和较长的卡盘寿命 重要!由于歧管和旋转中心体之间的摩擦，分度台必须提供比下面表格中所示更大的旋转扭矩 标准设备 卡盘单元 1套软坯顶爪（不包括PBI-C）。 1套带螺栓的T型螺母(PBI-C除外) 订货示例 3爪卡盘PBI-C 250或2爪卡盘PBI-D 165
