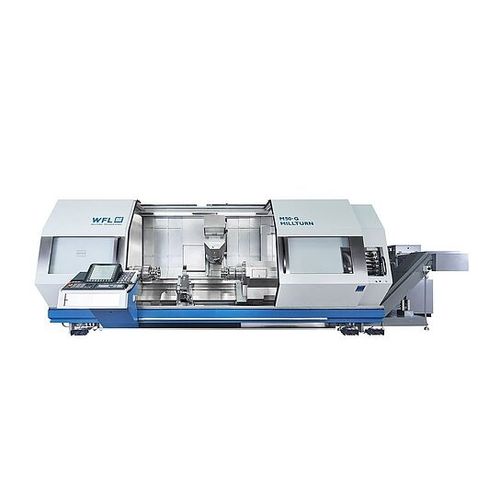

CNC数控铣床 M50

卧式用于航空工程4轴

M50 和 M50-G 型号是 WFL Millturn Technologies 公司推出的新一代多任务机床，可用于加工旋径 在 670 mm 以内的复杂的夹盘件和轴件，功能覆盖全部加工步骤。除 可以在任意角度位置进行车削、铣削、钻削、制齿、钻深孔以及内部加工。通过最多 5 轴的插补，可以在 实际工作中加工任意几何轮廓。在进行 6 面加工时可以使用 M40-G、M40X-G、M50-G，该型号具有两根 性能强大的车削主轴，并可选配含 2x12 个刀具放置位置的盘式刀塔，该刀塔还可配备刀具驱动和液压式中 心架。车钻铣单元可提供两种转速-扭矩组合。 亮点一览 宽大的引导距离可牢固支撑大型中心架 抓取式刀库可用于具有标准刀具接口的长刀具 B 轴车削 工件传输 使用内置测头进行高度精确的测量 标称中心距 - mm - 1000/2000/3000/4500/6000 - 1000/2000/3000/4500/6000 过上拖板回转直径 - mm - 670 - 670 两中心间车削直径 - mm - 670 - 670 车主轴最大扭矩 40% (100%) 输出 - Nm - 2000(1400)/1830(1500)//3200(2320)/3600(2740) - 2000(1400)/1830(1500)//3200(2320)/3600(2740)///1830(1500) 车主轴最高转速 - min-1 - 3300/2500//2600/2600 - 3300/2500//2600/2600///2500 铣主轴最大扭矩 40% (100%) 输出 - Nm - 284(233)/213(175)//480(420)/300(263) - 284(233)/213(175)//480(420)/300(263) 铣主轴最高转速 - min-1 - 9000/12000/*//5000/8000 - 9000/12000/*//5000/8000 B轴摆角 - 度 - -110...+110 - -110...+110
