模拟软件 ScrewCAM

生产CAD切割

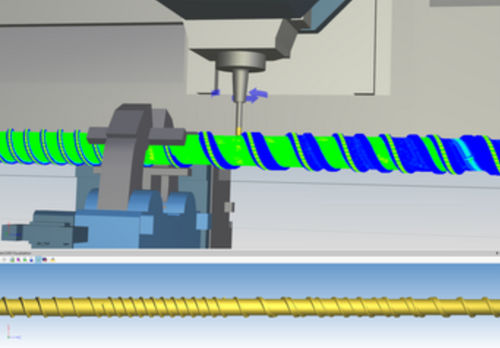

ScrewCAM是CrashGuard工作室的软件扩展，是为注塑行业的推料拉杆生产而开发的。二维绘图数据或参数足以对螺杆几何建模;不需要螺杆的3D CAD模型。螺杆生产过程有四个步骤:建模、数控程序创建、仿真和生产。 基于2D绘图数据和参数的螺杆几何图形的交互式建模，通过输入直径、螺距、壁倾角、半径、杆或通道宽度和深度剖面，在圆柱发展水平上对杆的轮廓进行二维模数表示，并预览螺杆的3D目标几何图形 通过定义单独的加工过程和选择刀具，切削速度，进给深度，进给速度，余量等来创建数控程序。数控程序自动生成。如果在稍后阶段进行了修改，所有受影响的步骤都将相应地重新计算。当涉及侧面精加工，“最合适”的刀具配置允许使用标准工具而不是昂贵的成型刀具。 在CrashGuard Studio®中进行3D仿真，以便整个NC程序可以检查碰撞和使用材料去除模拟和针对螺杆的3D目标几何结构的几何验证产生的工件几何结构的正确性 机床上加工 用2D 图形进行编程 可以生成3D预览 工件的所有加工步骤都在一个软件包中 可以在 CrashGuard Studio中进行仿真 可以使用标准刀具而不是非标刀具，节约了成本
