CNC数控三维测量机

系列 齿轮测量设备，针对最大外径1250毫米的中小型工件 分析式测量机 KNM 2X/5X/9X 设计用于高精度测量齿部、齿部刀具和轴对称工件。所有的导向装置和花岗岩底板都具有极高的耐久性并具有同样低的膨胀系数。空气轴承具有防摩擦性能，可确保完美且无磨损的导向且不会有短轴误差。底板下方的气动弹簧元件可以 安全地屏蔽冲击和振动，不需要特殊的地基。 回转台的无铁芯直线电机和扭矩电机确保了极高的位置精度和行线可靠性。尽管设计紧凑，但宽大的移动区域确保了每种形状相对于基圆的切向滚动。根据要求的不同，可以使用不同的扫描探测系统。开关柜无需进行搭建。

齿轮测量设备，针对最大外径6000毫米的大型工件 系列可以根据客户需求设计为适用于中等和大型齿部的固定机器，也可以设计为扩展坞。此外，任意尺寸的机器底座都配有回转台和可运输的3轴测量设备。KNM X 机器的特点是：具有最佳可达性的高精度机械装置，基于激光的安全设施，轴承间距大和大尺寸的导向横截面。 在所有线性轴中都使用直线电机。带有空气轴承或静液压轴承（直径为 500 至 1800 毫米）的高精度回转台配有直接驱动装置/直通孔。底板下方受控的空气弹簧元件可安全地屏蔽冲击和振动，不需要特殊地基。通过使用靠近重心的驱动装置确保将动态变形降至最低。

X轴: 400, 700 mm
Y轴: 2,800, 600, 1,600 mm
Z轴: 1,200, 1,400, 750 mm

针对齿轮和各种工件的便携式测量设备 系列的设备已根据客户对测量齿部、环形工件（如轴承环）、外壳等的特殊要求直接在生产机器上进行了优化调整。 通过结合按照客户要求设计（扩展坞）的底板和回转台，产生了一个完美的 4 轴测量设备。在没有回转台的情况下也可以直接在车间中进行测量。在 KNM P 机器中还使用了特殊结构的高精度机械装置，易于接近，并具有最先进的驱动技术（直线电机）。 数控3轴结构可检测所有齿部参数或一般工件轮廓。 特别引人注意的是任意可选的工件直径以及从 ...

X轴: 500, 800, 600, 1,000 mm
Y轴: 600, 750, 900, 1,200 mm
Z轴: 450, 550, 700 mm

用于复杂工件的测量机 此机器经过优化调整，可确定轴承环圈，旋转法兰和圆柱形工件的形状偏差。数控式 4 轴结构可扩展至更广泛的零件（例如齿部）或对棱柱形工件执行 3D 测量任务。KNM C 系列的所有机器都配有最先进的驱动技术（直线电机）并具有大尺寸的导轨横截面以及大的轴承间距。底板、侧面部件和轴由深色天然硬岩石制成，可确保相同的热性能。 底板下方的空气弹簧元件可以安全地屏蔽冲击和振动。设在高处的 Y 型导向装置和靠近重心的驱动装置可将动态变形降至最低。测量误差为 ...

X轴: 500 mm
Y轴: 700 mm
Z轴: 400 mm

... 对测量设备的挑战正在上升。产品在不断改进，因此，产品的寿命在增加，而其能源消耗却在减少。 此外，生产的吞吐量也在提高。所有这些事实都必须考虑到您的测量设备。 有了STRATO-Apex三坐标测量机，三丰为您提供了匹配这两者的机会：精度和速度。 这种高精度的数控坐标测量机，可以让你以闪电般的速度获得准确的结果。 主要优点： 高测量精度和高速运动 高性能的扫描 每个轴上的超高精度刻度，分辨率为0,02微米 温度传感器用于监测环境温度和补偿机器和工件的温度 防震系统可减少附近振动源的影响（574为可选）。 多传感器能力 UC480控制器支持多传感器和SMS功能（智能测量系统）。 评论： 标准支架 准确度： E0，MPE从：（0,7+0,25L/100）µm 最大驱动速度： 519 ...

X轴: 500 mm
Y轴: 700 mm
Z轴: 450 mm

... LEGEX系列是一种超高精度的数控坐标测量机。 固定的桥式结构和精密的空气轴承在高度精密的导轨上运行，确保了卓越的运动稳定性和超高的几何精度。放置在滑块 "重心 "的驱动系统，提供了最佳的动态性能。此外，还采用了主动防震支架，以提供超高的精度。 该结构是为热稳定性而设计的，低膨胀结晶玻璃标尺和温度补偿，保证了在18°C至22°C温度范围内的高精度。 主要优点： 严格分析所有可能产生误差的因素，并消除或尽量减少其影响，提供无与伦比的0.28μm的精度 每个轴上都使用了超高精度的结晶玻璃光栅尺，其膨胀系数超低，为0.01x10-6/K。 固定桥式结构和精密空气轴承，在高刚性导轨上运行，为您提供卓越的运动稳定性和超高的几何精度。 UC480控制器支持多传感器和SMS功能（智能测量系统）。 你可以使用几种不同类型的可选测头系统，包括三丰公司的高精度MPP310Q扫描测头 评论： 抗震支架 精度： E0，MPE从：（0,28+0,1L/100）µm 电源报告： UN ...

X轴: 185 mm
Y轴: 200 mm

... UMAP（超微和精确探针）是一个微型形状的测量系统 UMAP为您提供以下好处。 在一台机器上实现高精度接触和非接触测量的双重功能。 接触式（UMAP超微精确探头）和非接触式（视觉探头）测量探头被 安装。 您可以测量以前无法触及的零件的微观特征。 有多种直径的micro-stylus可供选择，从15μm到300μm。 类型。 Hyper UMAP 302 2型 精度（2）。 E1(x,y) = (0.8+0.2L/100) μm E1(Z) = (1.5+0.2L/100) ...

X轴: 300 mm
Y轴: 200 mm
Z轴: 200 mm

... MiSCAN MVS-HYPER和MVS-APEX视觉系统结合了先进的图像处理和触觉扫描测量。 MVS-HYPER 302可以配备MPP-Nano测头或SP25M扫描测头。 MPP-Nano是一种用于测量微小工件的高精度扫描测头，使用尖端直径从125到500微米不等的测针模块。 MVS-HYPER 404和MVS APEX 404型号配备了SP25M扫描测头，用于中等尺寸测量范围的标准扫描工作。 MiSCAN视觉系统由MCOSMOS和VISIONPAK-PRO软件的强大组合驱动，保证非接触式和触觉测量的最大功能。 标准QUICK ...

X轴: 100 mm
Z轴: 60, 300 mm

... Avant FTA-C3000为您提供以下好处。 易于操作 精确测量小特征 大的垂直范围和非常高的分辨率 大范围的可选测臂和测针确保了对受限特征的测量 远程控制箱可实现快速、准确的机器定位 用于快速更换测臂的磁力接头 - 快速简单的校准 简化的CNC操作 可选的电动附件 用于表面粗糙度测量的改装选项 测量速度。 0.02 - 30 mm/s 驱动速度。 X: 0 - 80 mm/s; Z2: 0 - 40mm/s 倾斜范围。 ±45° 软件。 FORMTRACEPAK 允许控制所有轴，可选电机驱动的 ...

X轴: 450 mm
Y轴: 400 mm
Z轴: 200 mm

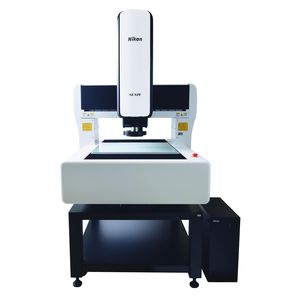

... 随着自动驾驶汽车传感器技术的增长和汽车行业的全面电动车市场的发展，所需和安装的电子元件的数量正在大大增加。这些关键部件需要严格的质量控制，因此对车间测量设备的期望也越来越高。 尼康提供的 "NEXIV VMZ-S "系列适合测量这些具有挑战性的应用。 FOV（PF2D,PFV2D）内的精度是有规定的。尼康设计的光学器件提供高质量的图像，并实现精确的测量数据。 证明误差* PF2D0.8µm 2型变焦头。由尼康的内部测量方法确定。测量一个圆形参考装置的周长。这涉及到舞台的移动，因此在FOV内的视频卡尺工具，被均匀地放置在周长的25个点上。 成像探头的探测误差* ...
